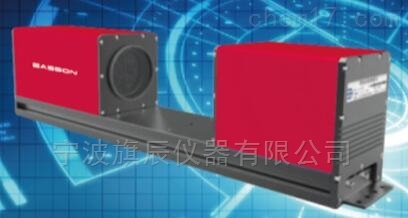

    臥式一鍵圖像尺寸測量儀EHG-100-05

    臥式一鍵圖像尺寸測量儀EHG-100-05

    更新時間: 2018-04-03
    型    號:
    報    價:
    分享到:

    臥式一鍵圖像尺寸測量儀EHG-100-05為新一代影像尺寸測量系統,通過遠心光學系統、高速信號采集處理、高精度圖像處理算法、智能化UI軟件設計等技術,實現了對物體二維尺寸的快速成像測量,有效地解決了一次成像范圍與測量精度的矛盾,大幅度提高了檢測效率和測量精度,消除了人為誤差,人員操作簡便,實現了精密測量的自動化和智能化。

    臥式一鍵圖像尺寸測量儀EHG-100-05的詳細資料:

    臥式一鍵圖像尺寸測量儀EHG-100-05

    簡便高效 精準穩定 柔性智能 適用性廣 自主產權

        基于光學成像的尺寸測量儀器在制造領域應用廣泛,傳統的光學尺寸測量儀器包括工具顯微鏡、投影儀、影像測量儀(二次元)等,都存在檢測效率低、人為操作誤差、人員技能要求高、數據難以信息化等各種問題。

    本產品為新一代影像尺寸測量系統,通過遠心光學系統、高速信號采集處理、高精度圖像處理算法、智能化UI軟件設計等技術,實現了對物體二維尺寸的快速成像測量,有效地解決了一次成像范圍與測量精度的矛盾,大幅度提高了檢測效率和測量精度,消除了人為誤差,人員操作簡便,實現了精密測量的自動化和智能化。

    臥式一鍵圖像尺寸測量儀EHG-100-05技術參數:

    型號:EHG-100-05

    測量范圍(mm):100×80

    測量精度(μm):±5

    重復精度(μm):±2

    景深(mm):10-15

    光學系統:500萬像素CCD;雙遠心工業鏡頭; 遠心平行背光源、LED環形正面光源

    軟件:專機快速閃測Easson軟件

    接口:GigE ×1(雙視野型號×2),RS 232 ×1,及其他可擴展接口

    電源:AC 220V,50Hz

    工作環境:溫度15-25℃;濕度30%-80%;振動<0.002g, 15Hz

    產品主要特性

    精準穩定快速:雙遠心光路結合圖像畸變校正、亞像素數值處理算法,實現高精度、高穩定性尺寸測量;精密電動平臺配合可快速更換及實時調節的正面照明系統,滿足用戶對復雜表面尺寸的準確測量。

    圖像加速處理:由于一鍵式圖像尺寸測量儀測量精度高、速度快,所用的各種算法時間復雜度高,數據量大,算法中存在大量的細粒度計算,對系統處理速度要求極高,常規的單核處理方式顯然無法滿足其應用需求。因此,我們的技術團隊開發了基于多核、多CPU、GPU(Graphics Processing Unit,圖形處理器)加速等方式的圖像加速處理算法,利用并行式處理,結合GPU的通用計算來加速圖像處理計算中的輪廓匹配、亞像素精度幾何測量算法等,在保證測量精度的前提下,提高系統運算速度。
    光學畸變校正:在高精度圖像尺寸測量應用中,鏡頭畸變校正具重要意義,即使是細微的畸變,也會造成精度嚴重滑坡。只有真實的圖像才能真實地反映物體的真實形態。但是鏡頭畸變是透鏡的固有失真造成的,實際應用中,還與鏡頭的精度、質量、生產廠商有著種種關聯,是不可避免的。通常的鏡頭畸變主要為非線性畸變,包括了徑向畸變和切向畸變。常見的桶形畸變和枕型畸變正是由徑向畸變所造成的。而切向畸變是理想點沿著切線方向發生變化導致的,也可以理解為角度方向上的變化。因此,本產品對基于非線性技術的光學系統畸變校正算法進行了研究,以提高測量精度以及測量效率。將非線性畸變參數作為相機的內部參數之一,通過對初值的獲取,聯合其他的內部參數一并在非線性深度優化求解過程中獲得。zui終利用得到的誤差補償函數的系數矩陣和徑向畸變參數,實現鏡頭畸變的誤差校正,有效改善了鏡頭畸變造成的檢測誤差,滿足工業測量過程中的實時性和高精度要求。

    柔性智能:點、線、圓等測量元素的智能組合,可靈活調用修改,減少規劃工作量;測量數據可實時SPC統計分析,并以Excel、PDF 、Word、圖片等格式保存;可智能識別被測產品并自動調用檢測檔案,無需人工搜索選擇,快速切換產品;特定要素測量工具可定制,CAD交互、輪廓比對等功能可定制。



    適用性廣:固定視野型具有立式、臥式兩大系列,適用平面及回轉體工件,產品量程覆蓋20-200mm,滿足不同規格類型產品測量;同時具備運動平臺式型號,結合光柵示數的運動平臺進一步擴充測量范圍;軟硬件接口豐富,可集成各類測量傳感器、自動化機構及數字化管理軟件,組成自動化智能化系統。



    自主產權:本產品具自主知識產權,成像組件均采用高性能進口產品,圖像處理算法技術完全自主開發,為用戶提供更好的性價比選擇、更快速及時的技術服務,且避免了盜版等法律風險。

    簡便高效:大視野高景深成像,無需定位工件及夾具,單次測量周期為1-2s,效率是傳統設備的數十倍;只需設置匹配特征、規劃測量項目兩個準備步驟,即可實現多產品、多尺寸批量測量;避免了傳統影像測量儀繁雜的操作流程,生手經短時間培訓即可熟練操作。

    質量保證及規定

    質量保證:設備保修期從交貨日期開始,有效期為12個月。保修問題的免費更換(出庫)機電組件和電子設備由怡信,因制造缺陷的來源,包括勞動力成本、差旅費用和運輸費用,不含:消耗性零件、電腦、監控和操作系統。

    設備由客戶的運營商的任何濫用或外界的干預將無效擔保。

    規定:提供個人電腦必須用于怡信系統只允許和不改變的硬件和軟件配置。如果客戶對電腦配置進行修改后, 怡信不會回答任何異常運轉怡信r和可能恢復工作將不會在保修期內完成。我們建議在另一個存儲系統備份電腦數據。怡信不負責任何損失的數據。
